Hüdraulilise multifunktsionaalse puurimisseadme põhilised rõhu reguleerimise ahelad

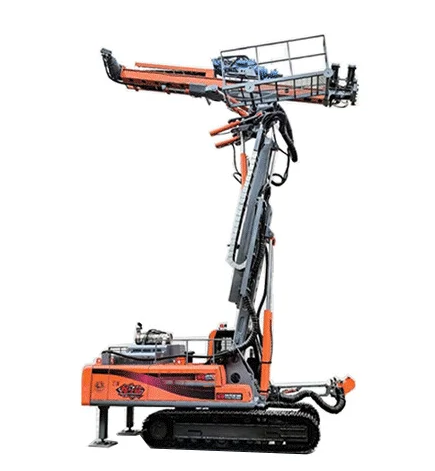

Põhilised rõhu reguleerimise aheladHüdrauliline multifunktsionaalne puurimisseade

Põhirõhu reguleerimisahel on kriitilise tähtsusega, kuna see tagab hüdraulilise multifunktsionaalse puurimisseadme ajamite jaoks vajaliku jõu ja pöördemomendi. Selles vooluringis kasutatav põhikomponent on rõhureguleerimisventiil, mis reguleerib hüdraulilist rõhku. Põhirõhu reguleerimisahel mängib hüdraulilise multifunktsionaalse puurimisseadme töös üliolulist rolli.

Tasakaalustusahel

Praktilises tehnikas võib hüdraulilise multifunktsionaalse puurimisseadme vertikaalne hüdrosilinder laskuda alla oma raskusjõu tõttu. Selle vältimiseks võib kasutada tasakaalustusahelat. Selliseid ahelaid kasutatakse tavaliselt sellistes mehhanismides nagu kraanade tasakaalustamata tõste-, tõste- ja teleskoopmehhanismid, samuti gravitatsiooniga laskumismehhanismid, nagu kolvid, kolvid ja hüdrauliliste presside liugurmehhanismid. Tasakaalustusahelad hõlmavad järgmist:

(1) Tasakaalustusahel, mis kasutab tagasilöögiklappi tugi- ja kiirusepiirangu juhtimiseks.

(2) Tasakaalustusahel, mis kasutab kiiruse piiramiseks tagasilöögiklappi ja lukustamiseks hüdrauliliselt juhitavat tagasilöögiklappi.

Rõhu säilitamise ahel

Nagu nimigi viitab, hoiab rõhu säilitamise ahel rõhu konstantsena, säilitades töötsükli teatud faasis kindlaksmääratud rõhu. Seda tüüpi vooluringil on kolm peamist omadust:

(1) Stabiilne rõhk

(2) Töökindel töö

(3) Energiatõhusus.

Rõhu alandamise ahel

Rõhku vähendav ahel alandab hüdroahela rõhku. See saavutatakse rõhualandusklapi koordineerimisega teiste ventiilidega. Selle ahelaga on võimalik saavutada stabiilne rõhk, mis on madalam kui pumba toiterõhk.

Rõhu reguleerimise ahel

Rõhu reguleerimise ahela ülesanne on hoida rõhk kogu hüdraulilise multifunktsionaalse puurimisseadme hüdrosüsteemis või konkreetses sektsioonis konstantsel väärtusel või alla teatud piiri. Rõhu reguleerimise ahelad hõlmavad:

(1) Üheastmeline rõhureguleerimisahel

(2) Mitmeastmeline rõhureguleerimisahel

(3) Astmeta rõhureguleerimisahel.

Rõhku tugevdav ahel

Hüdraulikasüsteemi rõhu suurendamiseks kasutatakse rõhu tugevdamise ahelatHüdrauliline multifunktsionaalne puurimisseade. Seda skeemi kasutades saab kõrge rõhuga õli saamiseks kasutada suhteliselt madala väljundrõhuga hüdropumpa. Lisaks saab sama efekti saavutamiseks kasutada toiteallikana suruõhku. Võimendi on selle vooluringi oluline komponent, mis sisaldab:

(1) Ühetoimeline võimendi

(2) Kahetoimeline intensiivi.

Mahalaadimisahel

Tühjendusahela ülesanne on võimaldada hüdropumbal töötada peaaegu ilma rõhuta. Mahalaadimisahela eelised hõlmavad järgmist:

(1) Vältige mootori sagedast käivitamist

(2) Soojuse tekke vähendamine hüdraulilise multifunktsionaalse puurimisseadme hüdrosüsteemis

(3) Toitekao minimeerimine

(4) Mootori ja pumba kasutusea pikendamine.

Tavaliselt kasutatavad mahalaadimisahelad hõlmavad järgmist:

(1) Tühjendusahel, kasutades tühjendusventiilina väliselt juhitavat järjestusventiili

(2) Mahalaadimisahel, kasutades kahesuunalise kahepositsioonilise ventiiliga möödaviiku

(3) Tühjendusahel pilootjuhitava kaitseklapi abil

(4) Tühjendusahel, mis kasutab M (või H, K) tüüpi suundventiili neutraalasendi funktsiooni.
