Millised on erinevad Jet Grouting Systems: ühe-, kahe- ja kolmekordne vedelik?

Millised on erinevad Jet Grouting Systems: ühe-, kahe- ja kolmekordne vedelik?

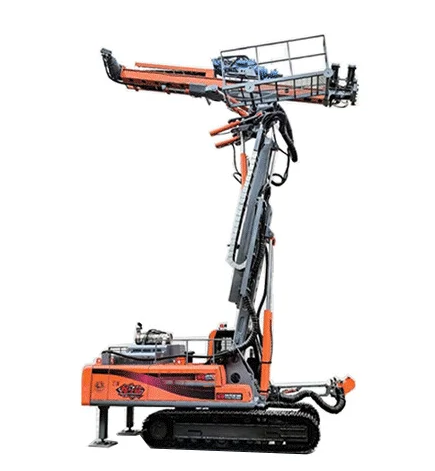

Jet injekteerimine on väga kohandatav pinnaseparandustehnoloogia, mis kasutab kõrgsurve pöörlevatreaktiivpuurimisseadepinnase-tsemendi elementide loomiseks. Selle mitmekülgsus tuleneb suures osas kolme erineva süsteemi kasutamisest: Single Fluid, Double Fluid ja Triple Fluid. Iga süsteem kasutab erinevat vedelike kombinatsiooni (mörd, õhk ja vesi), et optimeerida pihustusprotsessi konkreetsete pinnasetingimuste ja soovitud kolonni omaduste jaoks. Süsteemi valik hõlmab kompromissi saavutatava kolonni läbimõõdu, materjali maksumuse, töö keerukuse ja lõpptoote omaduste kontrolli vahel.

Single Fluid süsteem (Jet 1) on kõige olulisem lähenemisviis. Selle meetodi puhul kasutab kõrgsurvega pöörleva jugaga puurimisseade ühte vedelikku – tsemendimördi suspensiooni –, mis pumbatakse väga kõrgel rõhul (tavaliselt 400–600 baari) läbi monitori düüsi. Kõrge energiaga vuugisegu erodeerib ümbritsevat pinnast ja seguneb sellega samaaegselt, moodustades mulla-tsemendikolonni. Üleliigsest süstmördist ja nihkunud pinnasest koosnev saast voolab looduslikult pinnale. See süsteem on mehaaniliselt lihtsam, kuid üldiselt annab antud parameetrite komplekti jaoks väikseima kolonni läbimõõdu, kuna pinnas nõrgendab süstmördi joa energiat kiiremini kui õhuga kaetud joa. See on efektiivne mitmesugustel muldadel, alates sidusatest savidest kuni granuleeritud liivani.

Double Fluid süsteem (Jet 2) suurendab joa erosioonivõimet, lisades kontsentrilise suruõhukatte. Selle meetodi jaoks konfigureeritud kõrgsurve pöördjoaga puurimisseade süstib kahte vedelikku: vuugisegu kõrgel rõhul ja suruõhurõngast palju madalamal rõhul, mis ümbritseb süstmördi juga. See õhukate toimib isolaatorina, vähendades hõõrdumist süstmördi joa ja ümbritseva pinnase vahel ning takistades joa enneaegset purunemist. See võimaldab süstmördi joal säilitada oma sidusust ja energiat suurema vahemaa tagant, mille tulemuseks on suurem kolonni läbimõõt võrreldes ühe vedeliku süsteemiga samas pinnases. Tagastussaak on segu süstmördist, mullast ja õhust, mis transporditakse tõhusamalt pinnale.

Triple Fluid süsteem (Jet 3) on kõige keerulisem ja pakub kõrgeimat kontrolli. See eraldab pinnase erosiooni funktsiooni vuukimise funktsioonist. Kolmekordse vedelikujoaga vuukimiseks mõeldud kõrgsurve pöörleva jugaga puurimisseade kasutab kolme kontsentrilist vedelikku. Sisemine on õhu/vee juhtvarras. Esimene erosioonivedelik on kõrgsurvevee (või vee ja õhu) rõngas, mida kasutatakse ainult pinnase struktuuri lõhkumiseks. Teine erosioonivedelik on suruõhu kate, mis ümbritseb veejuga, varjestades seda, et maksimeerida lõikeulatust ja tõhusust. Lõpuks süstitakse erosioonidüüside all oleva eraldi düüsi kaudu madala rõhuga süstmördi läga, et täita tekkinud õõnsus ja seguneda erodeeritud pinnasega. See eraldamine võimaldab lõikamis- ja tsementeerimisprotsesse sõltumatult optimeerida, saades sageli suurimad ja ühtlasemad sambad, eriti tihedas või tsementeeritud pinnases.

Kõrgsurve pöörleva jaoks sobiva süsteemi valikreaktiivpuurimisseadeon kriitiline disainiotsus. Single Fluid süsteem valitakse sageli selle lihtsuse ja madalamate kulude tõttu vähem keerulistes tingimustes või väiksemate sammaste või paneelide loomiseks. Double Fluid süsteem tagab tasakaalu, pakkudes suuremaid diameetreid ilma kolmekordse süsteemi täieliku keerukuseta. Triple Fluid süsteem, mis on küll kõige kallim ja tehniliselt nõudlikum, on asendamatu suurte läbimõõtude saavutamiseks rasketel muldadel nagu väga tihe liiv, kruus või pehme kivi. Otsus põhineb üksikasjalikul geotehnilisel uurimisel, samba nõutavatel omadustel (tugevus ja läbimõõt) ning projekti kogumaksumuse majanduslikul analüüsil.
